中频炉谐波治理方案

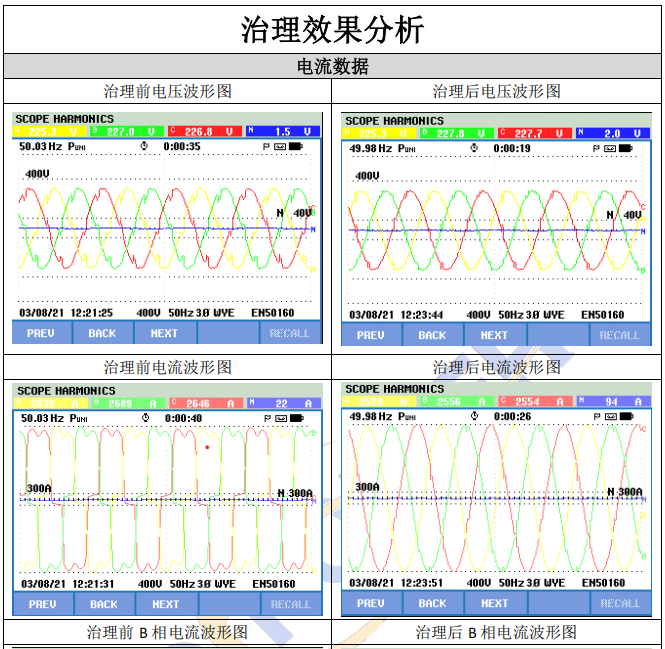

在有源电力滤波器开启以前，进线开关下端负载电流波形明显偏离正弦波 形，A/B/C 三相电流有效值在 2689A 左右 在有源电力滤波器开启后，进线开关下端负载电流波形经过治理，恢复到正 弦波形，A/B/C 三相电流有效值下降到 2559A 左右。

在有源电力滤波器设备开启前，进线开关下端负载电压总谐波电流畸变率 10.2%左右，电流总谐波电流畸变率在 24.6%左右，主要谐波畸变次数为 5/7/11/13/17 次谐波电流畸变。 在有源电力滤波器开启以后，开关下端负载电压总谐波电流畸变率下降到 5.7%左右，电流总谐波电流畸变率下降到 4.8%左右，5/7/11/13/17 次主要谐波畸 变次数，均大幅度下降。
