简介

由于电网对线损治理的重视程度在增加，同时用户对台区供电电能质量的要求越来越高。针对电能质量差、末端电压异常等存在综合电能质量问题的治理，我司开发了一套“统一电能质量调节器（UPQC）系统”来解决配电网台区电能质量存在的常见问题。

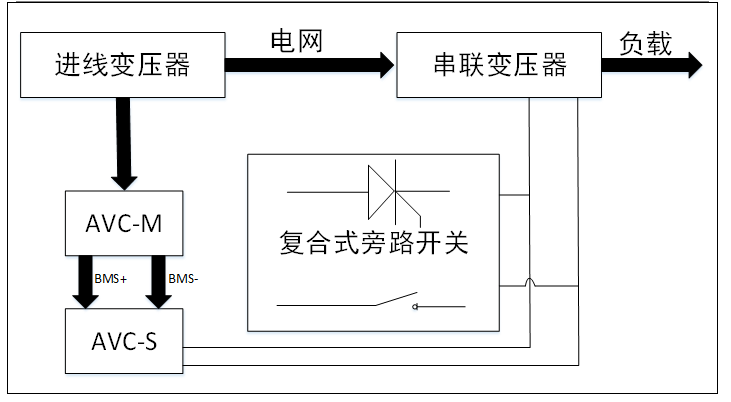

该装置主要包含4部分，UPQC主机、UPQC从机、串联变压器、复合式旁路开关模块（晶闸管和接触器）。 UPQC的主机与电并联，可以对电流进行采样，并可对电网进行无功谐波不平衡等补偿。并且UPQC主机通过主机的直流母线与从机的直流母线相连，为从机直流提供稳压。而UPQC从机从直流母线取电，通过逆变将直流转换为交流，输出交流电压，经过变压器的转换，从而给负载抬升或降低电压，达到治理电压效果。

 产品优势

我司所研发的“统一电能质量调节器（UPQC）系统”具备诸多卓越特性。

其一，在功能与性能方面表现极为突出。它能够全面且有效地解决台区配电过程中所面临的一系列电能质量问题，例如电压出现偏高或者偏低的情况、三相不平衡的状况、功率因数低下的问题，以及谐波含量过高的难题等，并且在解决这些问题上成效十分显著。

其二，该系统拥有应用场景丰富多样以及对电网及负荷适应能力强的优势。无论是分布式新能源接入的场景、充电桩接入的场合，还是存在季节性或间歇性负荷较多的情况，亦或是针对那些对电能质量有着较高要求的台区等各类典型应用场景，它都能完美适配并发挥作用。

其三，“统一电能质量调节器（UPQC）系统”的安装方案不仅简单而且十分灵活，在维护与维修方面更是具备安全便捷的特点，能够为后续的相关操作提供极大的便利。

功能介绍

UPQC统一电能质量调节器装置主要用于治理台区配变或线路末端的供电电压过高或过低、三相电压及电流不平衡、功率因数低下、电流谐波含量大等各种电能质量问题，是一种功能强大、综合性能优、性价比高的配电综合电能质量治理产品。

整柜介绍

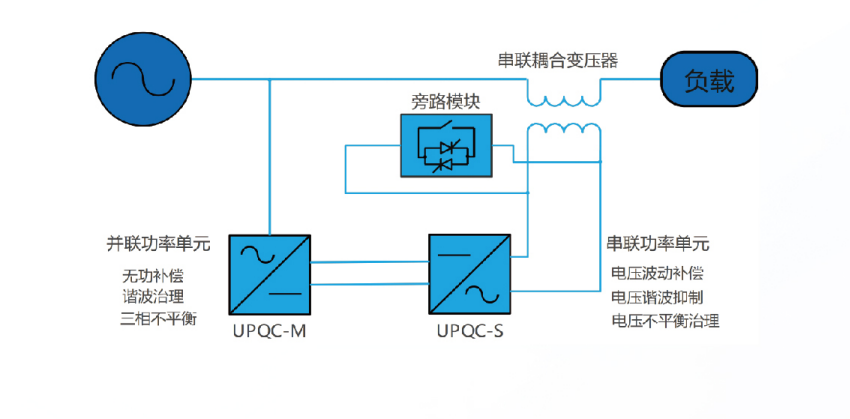

我司电能质量综合治理设备，主要由以下部分组成：

整个系统是一种先进的综合电能质量治理设备，设计用于同时解决电力系统中电压和电流侧的电能质量问题。UPQC结合了串联有源滤波器和并联有源滤波器的功能，通过实时检测、分析电网电压和负荷电流，产生适当的补偿电压或电流，以消除电网电压波动、谐波、无功、三相不平衡等问题，并改善功率因数。

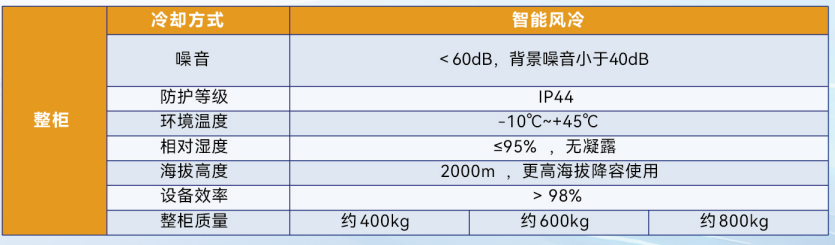

整柜参数

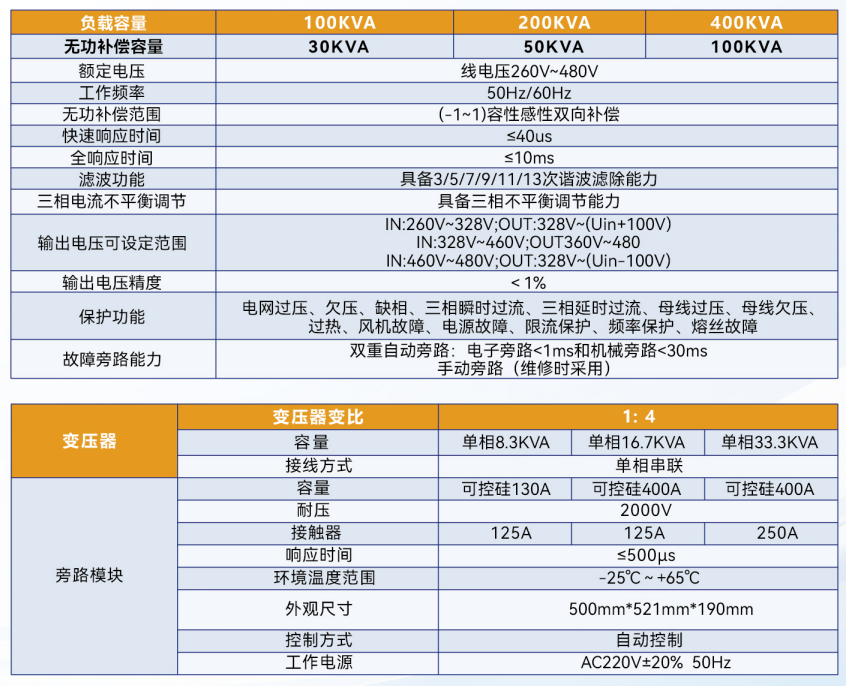

主从机参数及型号
